PELLE CHARGEUSE HYDRAULIQUE 6020B

Retour à la liste

Vous devez pouvoir compter sur votre pelle, avoir l'assurance de disposer d'une machine d'excavation simple et robuste vous aidant à travailler efficacement et en toute sécurité. La 6020B Cat est spécialement conçue pour être simple d'utilisation. Facile à monter, à prendre en main, à utiliser et à entretenir, elle vous permet de vous concentrer sur votre travail en assurant sécurité et productivité. La nouvelle 6020B Cat. Simple par nature.

SPECIFICATION

Puissance moteur – SAE J1995778 kW (1 043 HP)

Capacité standard du godetPelle rétro (à refus 1:1) 12,0 m3 (15,7 yd3)

Poids en ordre de marchePelle rétro : 224 tonnes (247 tonnes US)

AVANTAGES ET CARACTERISTIQUES

CABINE DU CONDUCTEUR DERNIER CRI

cabine du conducteur dernier ...

Protéger et servir votre ressource la plus précieuse : le conducteur

EN SAVOIR PLUS

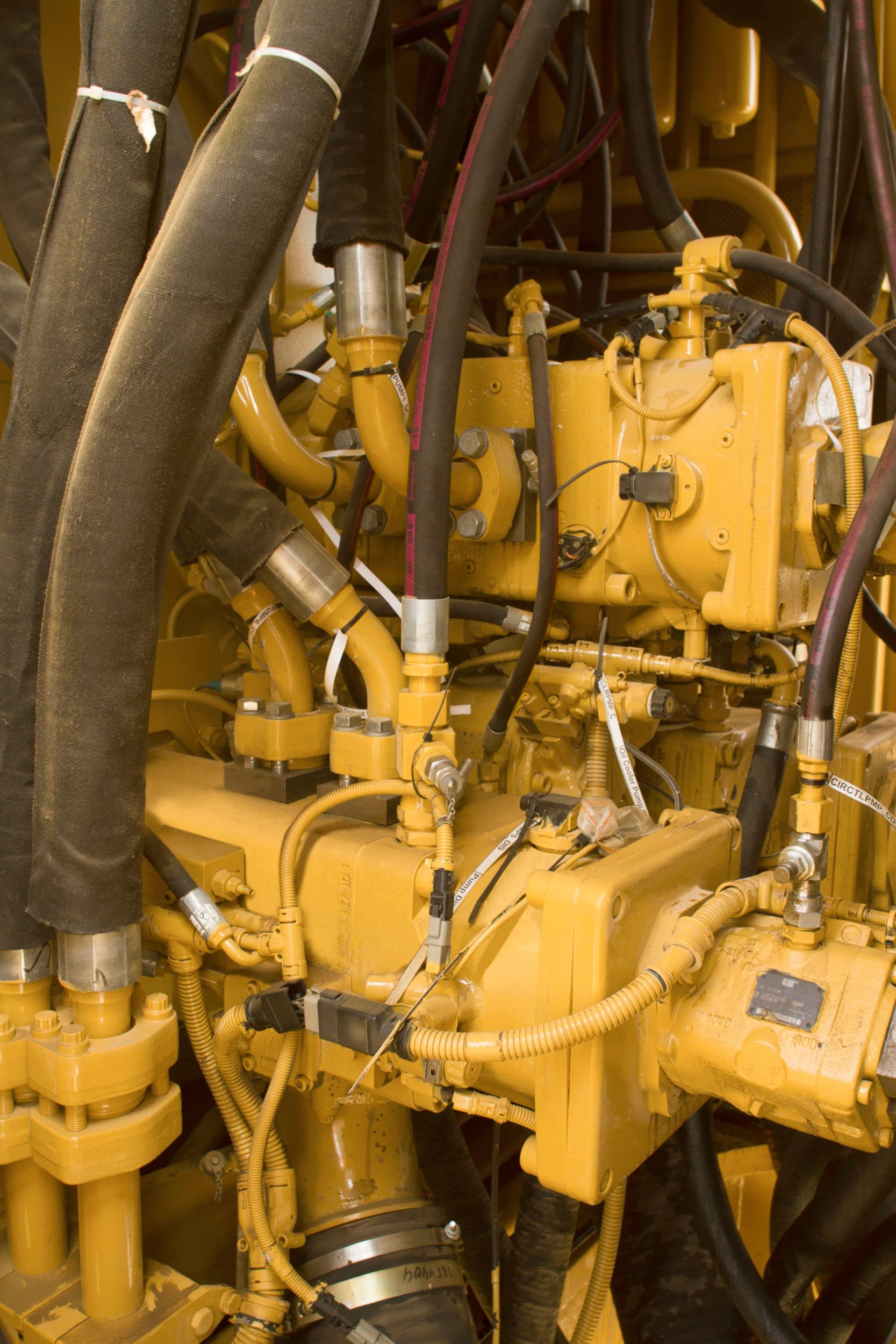

CIRCUIT HYDRAULIQUE AVANCE

circuit hydraulique avance

Un système efficace, propre et facile d'entretien aux performances fiables

EN SAVOIR PLUS
CIRCUIT DE REFROIDISSEMENT D'HUILE INDEPENDANT

circuit de refroidissement ...

Refroidissement efficace de l'huile pour une durée de vie des composants prolongée

EN SAVOIR PLUS

donnees generales

Puissance moteur – SAE J1995778 kW (1 043 HP)

Capacité standard du godetPelle rétro (à refus 1:1) 12,0 m3 (15,7 yd3)

Poids en ordre de marchePelle rétro : 224 tonnes (247 tonnes US)

poids en ordre de marche  pelle retro

Pression au sol21,7 N/cm2 (31,4 psi)

Poids en ordre de marche224000 kg

Patins de chaîne standard800.0 mm

zone dentretien centralisee

Équipée de :Raccords rapides pour : – Carburant diesel – Liquide de refroidissement moteur – Huile pour engrenages de transmission de pompe – Huile moteur (carter d'huile) – huile hydraulique

Équipée de :Prise de démarrage Cat

Équipée de :Voyant indiquant que le réservoir hydraulique est plein

CaractéristiquesZone d'entretien centralisée accessible depuis le sol.

pelles retro

Capacité 1:112.0 m3

Capacité 2:110.6 m3

Capacité à ras9.2 m3

Largeur intérieure3000.0 mm

Masse volumique maximale du matériau (meuble)1,8 t/m³ (3 030 lb/yd³)

N° de dents6

Système de pointesSystème C85 Cat

Largeur totale3450 mm

TypeGodet roche standard

Poids, ensemble d'usure standard inclus12800 kg

circuit electrique

Tension du circuit24 V

Batteries (12 V chacune)6 × 210 Ah

Batteries (12 V chacune) – Installation en série/parallèle630 Ah – 24 V

Relais d'isolation de la batterieSectionneur verrouillable manuel et relais de déconnexion automatique

ComposantsBoutons-poussoirs d'arrêt d'urgence à l'intérieur de la cabine, accessibles depuis toutes les places assises, et module moteur

ComposantsArrêt d'urgence supplémentaire au niveau du sol

Composants8 projecteurs de travail à DEL ultrapuissants : 6 pour la zone de travail, 2 à l'arrière

Composants2 projecteurs d'accès à diode ultra-puissants

Composants7 témoins d'entretien à diode

Composants1 gyrophare sur le toit de la cabine

moteur diesel

Alternateur275 A

AspirationTurbocompresseur et refroidisseur d'admission air-air

Alésage145.0 mm

ComposantsVentilateur de radiateur à vitesse variable, à entrainement hydraulique et à commande électronique

ComposantsVentilateur réversible pour un autonettoyage du radiateur du moteur

ComposantsGestion moteur par un microprocesseur

ComposantsFiltres à air hautes performances

ComposantsFiltre à carburant bi-étagé

ComposantsSéparateur d'eau grande capacité supplémentaire, pompe d'amorçage électrique incluse

ComposantsGrand réservoir de carburant pour un fonctionnement de la machine durant 24 heures

Cylindrée32.0 l

Certificat d'émissionsÉquivalent EPA Flex

Contenance du réservoir de carburant3600.0 l

Type et modèleC32 Cat (Tier 2)

Altitude maximale sans détarage au-dessus du niveau de la mer2000.0 m

N° de cylindres12

Puissance brute nominale SAE J1995778 kW (1 043 hp, 1 800 min-1)

Puissance nette nominale ISO 3046/1778 kW (1 043 hp, 1 800 min-1)

Puissance nette nominale SAE J1349778 kW (1 043 hp, 1 800 min-1)

Course162.0 mm

equipement

Godets équipés de :– Matériau de renfort spécial couvrant les principales zones d'usure à l'intérieur comme à l'extérieur – Protections de lèvre – Protections d'aile – Protections de talon

TypeFlèche et bras résistant à la torsion grâce à une structure caissonnée et soudée

TypeAcier haute résistance avec moulages en acier robuste au niveau des zones de pivotement

TypeFlèche et bras dégagés des contraintes après soudage

TypePasserelles avec rails au niveau de la flèche

TypeVanne à flotteur pour la fonction d'abaissement de la flèche

circuit hydraulique avec gestion de pompe electronique

La gestion de pompe électronique comprend :Limiteur de charge électronique

La gestion de pompe électronique comprend :Attribution des pompes du circuit dédiées

La gestion de pompe électronique comprend :Retour automatique des pompes principales au débit nul

La gestion de pompe électronique comprend :Réduction automatique du régime moteur pendant les pauses

La gestion de pompe électronique comprend :Réduction du débit d'huile des pompes principales lorsque la température de l'huile hydraulique et du moteur sont élevées

CaractéristiquesFonction d'arrêt de pression pour toutes les pompes principales

CaractéristiquesRefroidissement de l'huile pour engrenages de transmission de pompe

Filtres :Filtres haute pression à passage total (100 µm) pour pompes principales, montés directement derrière chaque pompe

Filtres :Filtres à passage total (10 µm) pour circuit de retour complet

Filtres :Filtres à passage total (10 µm) pour circuit de retour de refroidissement

Filtres :Filtres de pression (6 μm) pour servo-circuit

Filtres :Filtre à huile de transmission (40 µm)

Pompes principales6 x pompes à plateau pilote variables

Pression maximale : équipement310.0 bar

Pression maximale : orientation350.0 bar

Pression maximale : translation310.0 bar

Débit d'huile d'orientation maximum783.0 l/min

Débit d'huile total maximum2350.0 l/min

systeme de lubrification automatique

Capacité du baril de graisse205.0 l

TypeSystème progressif à circuit unique avec pompe à entraînement hydraulique extra-robuste et commande de minuterie électronique

TypeGraisse fournie pour le roulement à rouleaux de tourelle, pour tous les points de pivotement des équipements et pour le roulement de l'engrenage d'orientation

TypeL'état du système et les pannes sont indiqués par le Board Control System

train de roulement

Rouleaux inférieurs (par côté)8

ComposantsPatins de chaîne à double arête forgés

ComposantsMaillons de chaîne raccordés par des axes et des bagues en acier trempé

ComposantsToutes les surfaces de roulement des barbotins, des roues folles, des rouleaux et des maillons de chaîne sont en acier trempé

ComposantsSystème de tension de la chaîne autoréglable et entièrement hydraulique avec accumulateur

ComposantsSoupape de ralentisseur hydraulique automatique permettant d'éviter tout surrégime en descente

ComposantsAvertisseur sonore de translation

Performances en côte des entraînements de translationEnviron 56 %

Force de traction maximale1066 kN

Freins de stationnementFrein multidisque humide, à ressort/à détente hydraulique

Rouleaux support (par côté)2 coulisses supplémentaires

Patins de chaîne (par côté)49

Entraînements de translation (par côté)Une transmission à trains planétaires avec deux moteurs à pistons axiaux bi-étagés

Vitesse de translation : 1er étage (maximum)1.2 km/h

Vitesse de translation : 2e étage (maximum)2.7 km/h

cabine du conducteur

ComposantsGrande fenêtre jusqu'au sol de la cabine avec grille amovible facilitant le nettoyage

ComposantsSiège du conducteur à assise pneumatique multi-ajustable doté d'un soutien lombaire, d'une ceinture de sécurité, d'un appuie-tête et d'accoudoirs

ComposantsContacteur de sécurité sur le siège du conducteur permettant d'arrêter automatiquement tout mouvement

ComposantsManipulateur intégré à l'accoudoir du siège réglable

ComposantsSiège instructeur de grande taille avec ceinture de sécurité et table de travail

ComposantsSiège rabattable auxiliaire avec ceinture de sécurité pour une troisième personne

ComposantsHomologuée FOPS (rehausse ; approuvée conformément à la norme ISO 3449)

ComposantsPare-brise avec essuie-glace/lave-glace intermittent

ComposantsVolets mécaniques

ComposantsAccès à la machine par une échelle escamotable à commande hydraulique. Angle de l'échelle : environ 45°

ComposantsÉchelle d'urgence supplémentaire à proximité de la sortie de secours (fenêtre)

Dimensions internes de la cabine : hauteur2070.0 mm

Dimensions internes de la cabine : longueur2230.0 mm

Dimensions internes de la cabine : largeur1625.0 mm

Fonctions du nouveau BCS :Tableau de bord robuste équipé d'un grand écran tactile couleur (254 mm/10 in)

Fonctions du nouveau BCS :Documentation PDF à l'écran (instructions d'utilisation, manuel technique, catalogue de pièces détachées ou schéma de principe électrique, par ex.)

Fonctions du nouveau BCS :Aide au dépistage des pannes à l'écran

Fonctions du nouveau BCS :Enregistrement des données graphiques

Fonctions du nouveau BCS :Mémorisation des anomalies

Fonctions du nouveau BCS :Interfaces USB, LAN (TCP/IP) et BUS CAN pour l'exportation de données

Fonctions du nouveau Board Control System (BCS)Surveillance électronique, enregistrement des données et système de diagnostic pour les paramètres vitaux et les données d'entretien du circuit moteur et des systèmes hydraulique et de lubrification

Hauteur du regard (approximative)5.5 m

refroidisseur dhuile hydraulique

Diamètre du ventilateur1500.0 mm

CaractéristiquesCircuit de refroidissement entièrement indépendant de tous les circuits principaux, c'est-à-dire que la capacité de refroidissement est contrôlée lorsque le moteur est en marche

CaractéristiquesDébit d'huile variable à commande électronique via le refroidisseur et la vitesse du ventilateur

CaractéristiquesCapacité de refroidissement accrue pour une température de l'huile idéale

CaractéristiquesVentilateur réversible pour un autonettoyage du refroidisseur d'huile

Débit d'huile des pompes de refroidissement800.0 l/min

circuit de tourelle

CaractéristiquesCircuit d'orientation ouvert avec ralentissement automatique lorsque les manipulateurs sont au point mort

CaractéristiquesTous les chemins de roulement de couronne de tourelle et le lubrifiant pour l'engrenage interne sont fournis via un circuit de lubrification centralisé automatique

Vitesse d'orientation maximum4.9 tr/min

Frein de stationnementFrein multidisque humide, à ressort/à détente hydraulique

Réducteurs d'orientationDeux transmissions à trains planétaires compactes avec moteurs à pistons axiaux

Couronne de tourelleRoulement à rouleaux à trois cages avec engrenage interne étanche

moteur

Modèle de moteurC32 ACERT™ Cat®

Puissance brute – SAE J1995778 kW

Puissance nette – SAE J1349778 kW

godet

Capacité du godet standard : pelle rétro (à refus 1:1)12.0 m3

specifications de fonctionnement

Charge utile du godet22 tonnes

Poids en ordre de marche224 tonnes

plage de travail

Profondeur maximale d'excavation8.1 m

Portée d'excavation maximale15.9 m

Hauteur d'excavation maximale13.9 m

forces dexcavation

Force de cavage maximale650 kN

Force d’arrachage maximale730 kN

AVANTAGES ET CARACTERISTIQUES

CABINE DU CONDUCTEUR DERNIER CRI

CABINE DU CONDUCTEUR DERNIER ...

Protéger et servir votre ressource la plus précieuse : le conducteur

EN SAVOIR PLUS
CIRCUIT HYDRAULIQUE AVANCE

CIRCUIT HYDRAULIQUE AVANCE

Un système efficace, propre et facile d'entretien aux performances fiables

EN SAVOIR PLUS
CIRCUIT DE REFROIDISSEMENT D'HUILE INDEPENDANT

CIRCUIT DE REFROIDISSEMENT ...

Refroidissement efficace de l'huile pour une durée de vie des composants prolongée

EN SAVOIR PLUS
SYSTEME DE COMMANDE ELECTRONIQUE

SYSTEME DE COMMANDE ...

Conduire en toute confiance

EN SAVOIR PLUS
SECURITE

SECURITE

Votre sécurité, notre priorité principale

EN SAVOIR PLUS
FACILITE D'ENTRETIEN

FACILITE D'ENTRETIEN

Facile à entretenir pour une plus grande disponibilité

EN SAVOIR PLUS
ASSISTANCE CLIENT

ASSISTANCE CLIENT

Assistance concessionnaire complète

EN SAVOIR PLUS
CHARGEMENT ET TRANSPORT EFFICACES

CHARGEMENT ET TRANSPORT ...

Déplacement de plus de matériau grâce à des combinaisons optimales

EN SAVOIR PLUS
SYSTEME D'ENTRAINEMENT

SYSTEME D'ENTRAINEMENT

Système simple et fiable pris en charge en toute transparence

EN SAVOIR PLUS
CAT MINESTAR SYSTEM ET SOLUTIONS TECHNOLOGIQUES

CAT MINESTAR SYSTEM ET ...

Transformer votre mine pour renforcer la sécurité et la productivité

EN SAVOIR PLUS
CIRCUIT DE TOURELLE

CIRCUIT DE TOURELLE

Optimisation de l'efficacité et conception simplifiée

EN SAVOIR PLUS
TRAIN DE ROULEMENT

TRAIN DE ROULEMENT

Durée de vie prolongée des composants et excellente facilité d'entretien

EN SAVOIR PLUS
GODETS ET OUTILS D'ATTAQUE DU SOL CAT

GODETS ET OUTILS D'ATTAQUE DU ...

Productivité, efficacité opérationnelle et facilité d'entretien accrues

EN SAVOIR PLUS
STRUCTURES DE LA MACHINE

STRUCTURES DE LA MACHINE

Une longévité exceptionnelle sur laquelle vous pouvez compter

EN SAVOIR PLUS
DEVELOPPEMENT DURABLE

DEVELOPPEMENT DURABLE

Des normes plus strictes pour un avenir meilleur

EN SAVOIR PLUS

6020 B OPTIONS

    • tourelle
      Ensemble pour temps froid
    • cabine
      Système chauffage/ventilation/climatisation redondant
      Système de caméra
      Prééquipement Cat MineStar (Health, Fleet, Terrain et Detect)
    • train de roulement
      Kit de protection du train de roulement pour terrain accidenté avec blindage inférieur et protection arrière de la tuyauterie
    • equipement
      Projecteurs de travail montés sur flèche
    • godets
      Pelle rétro 12,0 m3 (15,7 yd3) avec ensemble d'usure par abrasion pour une masse volumique de 1,8 t/m3 (3 030 lb/yd3)
      Autres godets disponibles, en fonction de l'application, auprès de votre concessionnaire Cat local
Retour

MOTEUR

Protéger et servir votre ressource la plus précieuse : le conducteur

AVANTAGES ET CARACTERISTIQUES

Le conducteur est parfaitement informé sur son environnement grâce à l'excellente visibilité qu'offre la cabine

  • Vue directe des chaînes depuis le poste de conduite grâce à une fenêtre jusqu'au plancher permettant de repositionner facilement la machine en toute sécurité et d'éviter les obstacles du terrain.
  • Positionnement de la machine et chargement des tombereaux en toute sécurité grâce au grand pare-brise et aux fenêtres latérales.
  • Plusieurs projecteurs à diodes grande puissance positionnés de manière stratégique pour éclairer la zone d'excavation en conditions de faible luminosité.
  • Essuie-glace extra-robuste assurant une bonne visibilité par mauvais temps.

Des fonctionnalités de formation améliorées pour encourager les performances du conducteur

  • Cabine à trois sièges innovante et brevetée offrant une vue dégagée de l'environnement d'excavation depuis n'importe quel siège.
  • Poste de travail de la personne chargée de la surveillance surélevé et situé derrière le siège du conducteur, peut accueillir un ordinateur portable et offre une excellente visibilité sur le poste de conduite et l'environnement d'excavation.
  • Deux boutons d'arrêt d'urgence situés dans la cabine et facilement accessibles depuis les deux sièges instructeur et le poste de conduite.

Des fonctionnalités de confort exceptionnelles pour améliorer la vigilance et l'efficacité du conducteur

  • Environnement de cabine extrêmement silencieux et entièrement pressurisé.
  • Siège du conducteur ergonomique et commandes avec accoudoir s'adaptant à la morphologie du conducteur.
  • Écran tactile 10" avec aide au dépistage des pannes et documentation de la machine.
  • Système complet de répartition de l'air dans la cabine incluant un système de chauffage/ventilation/climatisation performant et plusieurs volets d'aération idéalement positionnés.
  • Cabine montée sur des silentblocs en caoutchouc pour absorber les chocs.
  • Système de commande électro-servo évitant l'utilisation de canalisations hydrauliques dans la cabine pour assurer un environnement propre, silencieux et inodore.
Cabine du conducteur dernier cri

Un système efficace, propre et facile d'entretien aux performances fiables

AVANTAGES ET CARACTERISTIQUES

Économies de carburant grâce à un rendement énergétique incomparable Notre technologie innovante d'affectation des flux de pompe dédiée en attente de brevet contribue à optimiser l'utilisation de la pompe hydraulique, à réduire les pertes d'énergie et à augmenter les économies de carburant. La caractéristique de position libre de la flèche améliore également le rendement énergétique et permet de réaliser des économies de carburant supplémentaires.

Entretien du circuit simplifié et sûr Le distributeur hydraulique est installé sur la flèche pour faciliter l'accès lors des opérations d'entretien et de désencombrement du châssis principal.

Propreté de l'huile homogène garantissant la fiabilité des performances du circuit hydraulique La conception du circuit hydraulique a été optimisée pour offrir un haut niveau de performances et de fiabilité.

  • La machine est équipée d'un système de filtration de l'huile de retour et de l'huile haute pression standard.
  • Une boucle de filtration indépendante assure la filtration en continu et garantit une propreté optimale de l'huile à tout moment, en venant seconder le circuit hydraulique.
Circuit hydraulique avancé

Refroidissement efficace de l'huile pour une durée de vie des composants prolongée

AVANTAGES ET CARACTERISTIQUES

Protéger et prolonger la durée de vie des composants hydrauliques et des joints Notre circuit de refroidissement d'huile indépendant unique permet d'allonger la durée de vie des composants de votre pelle chargeuse hydraulique et d'obtenir un mode de refroidissement efficace, en particulier dans les applications les plus exigeantes.

Refroidissement de l'huile plus efficace Notre système est indépendant du circuit d'huile de retour, ce qui améliore l'efficacité grâce à l'utilisation de pompes dédiées fournissant une capacité de refroidissement selon les besoins, que le moteur fonctionne au ralenti ou sous charge. Cela se traduit par le maintien de la température d'huile optimale, même lorsque le conducteur attend le chargement du prochain tombereau. Les pelles chargeuses hydrauliques de nos concurrents n'assurent le refroidissement que lorsque la machine est en cours de fonctionnement et que le moteur est sous charge. Efficacité améliorée grâce aux éléments suivants :

  • Débit d'huile variable
  • Ventilateur à vitesse variable
  • Fonctionnalité de ventilation autoréversible pour l'autonettoyage

Maintien de la température d'huile optimale Notre circuit de refroidissement d'huile unique et indépendant garantit que les températures de fonctionnement demeurent dans la plage de viscosité de fonctionnement optimale, dans toutes les situations.

Circuit de refroidissement d'huile indépendant

Conduire en toute confiance

AVANTAGES ET CARACTERISTIQUES

Réactivité des commandes améliorée et gestion de la charge du moteur hydraulique optimisée Aidez votre équipe à atteindre les objectifs en matière de productivité et de performances grâce à nos systèmes embarqués instructifs et intuitifs.

Servocommande électrohydraulique

  • Meilleure réactivité des commandes améliorant le confort du conducteur : le système relaie les signaux d'actionnement des manipulateurs, ce qui se traduit par des réactions rapides et précises de la machine quelle que soit la charge et permet de réduire la fatigue du conducteur.
  • Optimisation de la disponibilité : La disponibilité de la machine est accrue grâce au dépistage des pannes simplifié et aux fonctionnalités de diagnostic avancées.
  • Environnement de cabine propre et silencieux : l'absence de canalisations hydrauliques dans la cabine ou le module de cabine garantit une organisation claire, un environnement inodore et des émissions sonores réduites.

Plate-forme de contrôle et de surveillance (CAMP)

  • Nombre de systèmes de commande réduit : - Le circuit rationalisé ne nécessite que deux contrôleurs pour l'ensemble des fonctions (chaîne cinématique et servo).
  • Carburant économisé : le moteur et les pompes hydrauliques fonctionnent dans leur plage de performances optimale pendant tout le cycle d'excavation, réduisant ainsi la consommation de carburant.
Système de commande électronique

Votre sécurité, notre priorité principale

AVANTAGES ET CARACTERISTIQUES

Animés par notre propre engagement Zéro blessure, nous partageons votre engagement en matière de sécurité : nous travaillons sans relâche à la conception des machines les plus sûres possible pour protéger votre atout le plus important : vos employés. Quelques exemples des fonctions de sécurité des Pelles minières hydrauliques 6020B Cat vous sont présentés ici :

Poste de conduite

  • Parfaite connaissance de l'environnement de travail et positionnement de la machine/chargement du tombereau en toute sécurité grâce à l'excellente visibilité depuis la cabine.
  • Environnement de formation sécurisé grâce à une vue dégagée sur l'environnement d'excavation et accès au bouton d'arrêt d'urgence depuis les deux sièges instructeurs équipés de ceinture de sécurité.
  • Sécurité du conducteur renforcée grâce au positionnement des réservoirs de carburant et d'huile hydraulique à bonne distance de la cabine.
  • Cabine certifiée FOPS avec pare-brise en verre de sécurité.
  • Cabine équipée d'un marteau de secours permettant une évacuation rapide et accès immédiat à l'échelle de secours.

Accès à la machine

  • Accès sécurisé aux composants du module d'alimentation depuis la plate-forme de la machine et le contrepoids.
  • Déplacements sécurisés sur la machine grâce aux larges passerelles antidérapantes, au nombre limité de changements de niveaux (marches) et au risque réduit de trébuchement.
  • Sortie rapide de la machine en cas d'urgence grâce à trois sorties de secours.

Insonorisation

  • Excellente insonorisation du module d'alimentation et de la cabine protégeant le conducteur et le personnel d'entretien.

Circuit électrique

  • Entretien sécurisé du circuit électrique facilité par un dispositif d'isolation de la batterie verrouillable et un contacteur de verrouillage du démarreur.

Arrêts d'urgence

  • Plusieurs boutons-poussoirs d'arrêt d'urgence positionnés de manière stratégique à différents endroits de la machine pour couper immédiatement le moteur, dont un interrupteur à tirage accessible depuis le sol.
Sécurité

Facile à entretenir pour une plus grande disponibilité

AVANTAGES ET CARACTERISTIQUES

Disponibilité dès l'arrivée sur le chantier La conception modulaire de la 6020B facilite son montage sur site. Dans des conditions normales, il faut en moyenne 14 jours pour assembler la machine, mais des tests réalisés sur des machines pilotes ont montré qu'il était possible de l'assembler dans les mêmes délais par une température de -30 °C (-22 °F).

Durées d'immobilisation réduites grâce au module d'alimentation échangeable Notre module d'alimentation échangeable, qui contient les systèmes d'exploitation essentiels au fonctionnement de la machine, peut être rapidement retiré et remplacé par un module d'alimentation de rechange afin d'augmenter le temps productif de la machine. Cette fonctionnalité permet également de déplacer le module d'alimentation hors de la zone de production afin de pouvoir effectuer l'entretien et les réparations dans un lieu sûr, pratique et propre.

Simplicité d'entretien grâce à une facilité d'accès aux composants inégalée La 6020B a été conçue pour être facile à réparer et entretenir :

  • facilité d'accès aux composants et protection contre les intempéries exceptionnelles grâce au module d'alimentation traversant et spacieux de pointe.
  • Grande facilité d'accès aux composants du circuit d'orientation grâce au distributeur hydraulique installé sur la flèche.
  • Points de remplissage des liquides d'entretien et prise de démarrage accessibles au niveau du sol.
  • Circuit de graissage centralisé automatique.
  • Fonctionnement de la machine ininterrompu sur 24 heures.
  • Capacité de dépistage des pannes complète par le biais des orifices d'entretien hydraulique.
  • Maintenance et disponibilité des pièces rationalisées grâce aux composants Cat intégrés.
Facilité d'entretien

Assistance concessionnaire complète

AVANTAGES ET CARACTERISTIQUES

Une source unique pour tous les besoins d'entretien et de maintenance Grâce à l'utilisation exclusive de composants Cat, votre concessionnaire Cat local est votre partenaire unique le plus compétent et le plus fiable pour tous les besoins d'entretien et de maintenance concernant votre 6020B. Les techniciens experts des concessionnaires Cat disposent des connaissances, de l'expérience, de la formation et des outils nécessaires pour prendre en charge votre Pelle chargeuse hydraulique 6020B, quels que soient vos besoins et où que vous soyez.

Prise en charge continue tout au long de la durée de vie de votre 6020B Compatible avec tous les équipements Cat, la 6020B est conçue et construite pour fournir une productivité maximale et une exploitation économique tout au long de sa vie. Pour vous aider à répondre à ces niveaux de performances avec votre 6020B, les concessionnaires Cat proposent une large gamme de programmes de services qui optimisent le temps productif et le retour sur investissement, notamment :

  • Programmes d'entretien préventif
  • Programmes de diagnostic, tels que les prélèvements périodiques d'échantillons d'huile et les analyses techniques
  • Options de rénovation et de remanufacturation
  • Contrats d'assistance client
Bien que la 6020B soit conçue pour être facile d'utilisation, votre concessionnaire Cat peut mettre en place des programmes de formation conçus pour aider les conducteurs à améliorer leur productivité, augmenter le temps productif, réduire les coûts d'exploitation et renforcer la sécurité.

Personne ne connaît mieux votre Pelle chargeuse hydraulique 6020B La grande majorité des concessionnaires Cat dans le monde prennent en charge notre gamme de pelles chargeuses hydrauliques depuis plus de dix ans. Grâce à leur expertise inégalée des pelles chargeuses hydrauliques Cat, ils sont parfaitement équipés pour optimiser les performances de votre 6020B. Cette expertise inclut une compréhension approfondie de la meilleure manière d'utiliser la 6020B dans tous les types d'applications, ce qui leur permet de prendre en compte les facteurs spécifiques à votre site pour vous aider à réduire les coûts d'exploitation et d'entretien.

Des pièces détachées disponibles dès que vous en avez besoin La fourniture de pièces pour la 6020B par votre concessionnaire Cat local est rationalisée grâce à l'utilisation optimale des composants Cat, aux numéros de pièce intégrés et au stockage des pièces dans des entrepôts Caterpillar locaux. La 6020B sera prise en charge 24 h/24 et 7 j/7 par un réseau mondial de sites de distribution de pièces, de centres d'entretien chez les concessionnaires et de sites de formation technique vous garantissant un haut niveau de performances.

Assistance client

Déplacement de plus de matériau grâce à des combinaisons optimales

AVANTAGES ET CARACTERISTIQUES

Atteindre vos objectifs de rendement de chargement/transport grâce à la combinaison parfaite des pelles chargeuses hydrauliques et des tombereaux pour applications minières Cat Pour parvenir à des charges utiles élevées dans des temps de chargement minimum, un système de chargement/transport efficace commence par un équipement parfaitement adapté Les pelles hydrauliques Cat sont associées aux tombereaux pour applications minières Cat, afin de maximiser le volume de matériaux déplacé, tout en conservant le coût d'exploitation par tonne le plus bas du marché. La 6020B a été conçue pour être utilisée avec notre célèbre tombereau de chantier de la série 777. Si nécessaire, elle peut également être couplée avec le tombereau pour applications minières de la série 785.

Chargement et transport efficaces

Système simple et fiable pris en charge en toute transparence

AVANTAGES ET CARACTERISTIQUES

Concept monomoteur simple et économique Nous vous avons demandé quelle caractéristique de conception vous souhaitiez retrouver dans une pelle rétro hydraulique de 200 tonnes métriques (220 tonnes courtes) et vous avez été nombreux à évoquer une plate-forme monomoteur. Nous avons tenu compte des souhaits exprimés en concevant une 6020B équipée d'un seul Moteur C32, offrant des performances fiables et facile à entretenir à moindre coût.

Moteur C32 ACERT Tier 2 Cat d'une grande fiabilité Grâce à une fiabilité et à une longévité qui permettront à votre 6020B de continuer à être productive, le Moteur C32 a démontré sa capacité à faire face aux conditions d'exploitation minière les plus difficiles, partout dans le monde. Permettant des coûts d'exploitation faibles et bénéficiant de l'assistance 24 h/24 et 7 j/7 de votre concessionnaire Cat local, le Moteur C32 vous aide à atteindre, de manière fiable, vos objectifs en matière de rendement et de rentabilité.

Technologie ACERT Le développement de la technologie ACERT a débuté avec la recherche d'un moyen de réduire plus efficacement les émissions des moteurs diesel pour aboutir à la conception d'un moteur révolutionnaire optimisant comme jamais sa consommation de carburant. La diminution des températures de combustion réduit les émissions et prolonge la durée de vie des plates-formes moteur plus légères et plus puissantes. Elle modifie également le calage de l'injection en fonction de facteurs tels que la charge et le régime du moteur, pour fournir des performances optimales dans une vaste gamme de conditions de fonctionnement, y compris dans les applications minières.

Assistance moteur Cat disponible dans le monde entier Nos moteurs sont aussi performants que les services d'entretien et d'assistance sur lesquels ils reposent. Les techniciens d'entretien hautement qualifiés et expérimentés de votre concessionnaire Cat local se tiennent à votre disposition, où que vous soyez et dès que vous en avez besoin. Ils connaissent parfaitement le Moteur C32 Cat et sont donc en mesure de diagnostiquer rapidement les problèmes pour maintenir votre 6020B à de hauts niveaux de performances.

Système d'entraînement

Transformer votre mine pour renforcer la sécurité et la productivité

AVANTAGES ET CARACTERISTIQUES

Vous proposer les technologies pour accroître votre sécurité et votre productivité Afin d'améliorer la productivité et la rentabilité de votre pelle minière hydraulique 6020B, nous vous proposons actuellement des offres Cat MineStar System associées à nos solutions technologiques de pelle minière hydraulique Cat.

Cat MineStar System Afin de vous permettre d'atteindre vos objectifs en termes de renforcement de la sécurité sur votre site d'exploitation, d'amélioration de l'efficacité, de réduction des charges d'exploitation et de gain de productivité, le système Cat MineStar propose la gamme de produits miniers technologiques la plus complète du secteur. Cette suite est constituée de plusieurs modules configurables qui vous permettent d'adapter le système aux besoins de votre site d'exploitation : Fleet, Terrain, Detect, Health et Command. Cat MineStar System vous aide à tout gérer, du suivi du matériel à la gestion sophistiquée en temps réel de votre parc, des systèmes d'information sur l'état des machines aux systèmes d'équipements autonomes, et bien d'autres aspects encore. La 6020B Cat est prééquipée MineStar et peut utiliser quatre des modules Cat MineStar System :

  • Health : le module Health fournit des données critiques sur l'état et l'exploitation de la machine, basées sur les incidents survenus, pour l'intégralité de votre parc. Il inclut des possibilités complètes de surveillance des ressources et de l'état des équipements, au moyen d'une gamme étendue d'outils de diagnostics, d'analyse et de rapports.
  • Fleet : le module Fleet propose un suivi en temps réel des machines et de leur affectation, ainsi qu'une gestion de la productivité, pour vous fournir une vue d'ensemble complète de l'exploitation de toutes vos ressources, où que vous soyez dans le monde.
  • Terrain : le module Terrain permet une gestion très précise des opérations de forage, de pelle à benne traînante, de nivellement et de chargement, grâce à une technologie de guidage. Il optimise la productivité de la machine et renvoie des informations en temps réel pour une meilleure efficacité.
  • Detect : grâce à une combinaison de radars, un écran en cabine et de nombreuses caméras, le système Detect répond aux demandes des conducteurs d'équipement soucieux d'une meilleure sécurité du site.
Veuillez contacter votre concessionnaire local pour plus d'informations sur MineStar pour la 6020B.

Solutions technologiques de pelles chargeuses hydrauliques

  • Centrale de surveillance et de diagnostic : pour exécuter ses fonctions de diagnostic améliorées et ses fonctions précises de dépistage des pannes, le Board Control System utilise des capteurs placés à différents endroits dans la machine pour surveiller les données d'exploitation, enregistrer les pannes et avertir le conducteur par des signaux sonores et visuels. Ce système rend possible la détection précoce des pannes et permet de planifier l'entretien en temps utile. Il constitue également une aide pour les réparations rapides.
Cat MineStar System et solutions technologiques

Optimisation de l'efficacité et conception simplifiée

AVANTAGES ET CARACTERISTIQUES

Favoriser l'utilisation d'un circuit hydraulique de pointe avec un circuit d'orientation à boucle ouverte La  6020B comprend un circuit d'orientation à boucle ouverte qui interagit avec son nouveau circuit hydraulique de pointe. Reposant sur une technologie d'affectation des débits de pompe dédiée en attente de brevet, les pompes hydrauliques sont affectées à la demande aux différents circuits, ce qui permet de convertir tous les débits d'huile produits en mouvement des vérins, optimisant ainsi l'efficacité du circuit hydraulique et limitant la génération de chaleur. Pour profiter pleinement des avantages de cette technologie innovante, le circuit d'orientation à boucle ouverte a été intégré car il utilise un ensemble commun de pompes qui servent toutes les fonctions et offre une grande flexibilité en matière d'utilisation du débit hydraulique.

Durée de vie des composants de la tourelle plus fiable Notre système d'orientation comprend un roulement à rouleaux de tourelle à trois cages avec engrenage interne relié à un système de graissage automatique pour prolonger la durée de vie des composants et améliorer le temps productif de la machine. Dans un souci de fiabilité, toutes les conduites de graissage alimentant le roulement à rouleaux de tourelle se situent à l'intérieur de la tourelle, assurant ainsi une protection maximale.

Circuit de tourelle

Durée de vie prolongée des composants et excellente facilité d'entretien

AVANTAGES ET CARACTERISTIQUES

Meilleure usure des composants du train de roulement

  • Usure uniforme du coulissement de la roue folle et durée de vie prolongée des composants grâce au tube poussoir flottant.
  • Système d'entraînement à faible usure grâce à la trempe superficielle par induction et à l'utilisation d'une grande quantité de dents de barbotin.
  • Kit de protection du train de roulement pour terrain accidenté disponible en option pour renforcer la protection des composants du train de roulement dans les conditions les plus difficiles.

Excellente facilité d'entretien

  • Le système de tension automatique des chaînes de la 6020B bénéficie d'une conception simplifiée qui ne requiert aucun réglage manuel.
  • Entretien simplifié grâce à une conception permettant des réparations par l'extérieur.

Chenilles garantissant des performances fiables

  • Excellent guidage des chaînes grâce à des guides de chaînes standard sur toute la longueur des chenilles.
  • L'utilisation d'une glissière au lieu d'un troisième rouleau de rail au centre contribue à éviter l'accumulation de matériau et le blocage des rouleaux.
  • Les moteurs de translation et les boîtes d'engrenages sont protégés efficacement par des couvercles en acier robuste.
Train de roulement

Productivité, efficacité opérationnelle et facilité d'entretien accrues

AVANTAGES ET CARACTERISTIQUES

Godets Cat améliorant la productivité Les godets Cat sont conçus pour s'adapter à votre Pelle minière 6020B Cat et assurent une charge utile et une efficacité optimales de la machine tout en protégeant votre investissement. Pour allonger la durée de vie du godet, ses surfaces d'usure sont renforcées avec des matériaux d'usure remplaçables. Les godets Cat sont faciles à rénover, car toutes les pièces sont disponibles auprès de votre concessionnaire Cat. Faites confiance à Caterpillar pour bénéficier d'une longévité accrue sans ajout de poids excessif. Caractéristiques clés :

  • Conçus pour s'adapter à la Pelle minière 6020B et à votre application.
  • Protégés par des matériaux très résistants à l'abrasion adaptés aux caractéristiques d'usure de votre application.
  • Peuvent être rénovés, car tous les composants d'usure (indiqués ci-dessous en rouge) sont disponibles sous forme de pièces de rechange à fixation mécanique.

Godets roche MultiPlus Les Godets roche MultiPlus Cat sont particulièrement adaptés aux applications de roches et de sols standard, qui représentent la grande majorité des applications minières, en carrières et de granulats.

Godets roche à forte abrasion Les godets roche à forte abrasion bénéficient d'une protection renforcée permettant leur utilisation dans les applications d'excavation agressives et de roches denses.

Outils d'attaque du sol Qualité et performances garanties Augmentez votre efficacité opérationnelle et votre productivité grâce aux outils d'attaque du sol Cat sans marteau spécialement conçus pour la Pelle minière hydraulique 6020B. En concevant nos propres outils d'attaque du sol, nous nous concentrons sur la production et non sur les composants, ce qui permet d'optimiser les performances à tous les niveaux de la machine. De plus, comme tous les outils d'attaque du sol Cat, ils sont entièrement pris en charge par votre concessionnaire Cat local.

  • Simplicité : la dépose et l'installation ne nécessitent aucun outil spécial
  • Rapidité : un tour suffit pour verrouiller et déverrouiller
  • Sécurité : pas besoin de marteau pour intervenir sur le circuit à lèvre
  • Options : quatre formes de pointes disponibles pour optimiser votre production
Godets et outils d'attaque du sol Cat

Une longévité exceptionnelle sur laquelle vous pouvez compter

AVANTAGES ET CARACTERISTIQUES

Structures larges et robustes conçues et fabriquées pour résister à vos conditions d'excavation les plus difficiles Afin de prolonger la durée de service et de garantir la productivité continue de votre 6020B, nos structures sont conçues pour offrir longue durée de vie et fiabilité. Performances accrues dans les conditions d'excavation difficiles que vous rencontrez tous les jours grâce à une sélection d'aciers haute résistance et de moulages robustes, joints et soumis à un traitement thermique pour éliminer les contraintes, afin de renforcer l'enveloppe externe.

  • Fabriqués en acier haute résistance pour une plus longue durée de vie.
  • Soudures à pénétration complète, profilées et meulées aux points de jonction critiques.
  • Des contrôles par rayons X, par ultrasons et par particules magnétiques sur des soudures spécifiques permettent de renforcer la qualité.

Structures pour équipements avant fiables La flèche et le bras de la 6020B utilisent des pièces moulées robustes en acier haute résistance qui sont jointes et soumises à un traitement thermique pour éliminer les contraintes, afin de prolonger la durée de vie des structures.

  • Moulages extra-robustes à tous les points pivots.
  • Parois latérales à une seule plaque.
  • Meilleure circulation des forces et moins de joints de soudure, les membrures supérieures étant constituées d'une plaque courbée.
  • L'ensemble de la flèche et du bras est dégagé des contraintes après soudage pour toujours plus de fiabilité.
  • Utilisation poussée de l'analyse par éléments finis (FEA).

Entièrement testées et validées Toutes les structures de la 6020B ont été entièrement testées et validées sur notre terrain d'essai dernier cri de Tucson, en Arizona, aux États-Unis.

Structures de la machine

Des normes plus strictes pour un avenir meilleur

AVANTAGES ET CARACTERISTIQUES

Répondre aux besoins d'aujourd'hui sans compromettre les besoins de demain : tel est l'objectif des équipements Cat. La conception de la Pelle minière hydraulique 6020B répond à un engagement : vous garantir une exploitation sûre et durable.

La 6020B Cat et le développement durable

  • Rénovations : réduisez votre consommation d'énergie et de matériaux avec une machine conçue pour être rénovée.
  • Entretien : les points de remplissage des liquides d'entretien accessibles au niveau du sol assurent un approvisionnement rapide, simple et sûr des réservoirs de liquide de la machine.
  • Niveaux sonores : la réduction du niveau sonore à l'intérieur comme à l'extérieur de la cabine limite les nuisances sonores dans la zone de travail de la machine. La 6020B est équipée d'un module d'alimentation insonorisé qui limite le niveau de puissance acoustique et sa cabine insonorisée assure un environnement de travail extrêmement silencieux pour le conducteur.
  • Durée de vie des composants : le système de graissage centralisé automatique de la 6020B maintient le niveau correct de lubrification sur les surfaces de travail, ce qui allonge sensiblement la durée de vie des composants.
Développement durable
