NIVELEUSE 120M AWD (TRACTION INTEGRALE)

Retour à la liste

Les Niveleuses de série M sont aujourd'hui la référence du marché en termes d'efficacité opérationnelle et de productivité globale. De la construction à l'entretien des routes, ces niveleuses sont conçues pour vous aider à réaliser plus de travaux en moins de temps. En outre, le confort pour le conducteur et la facilité d'entretien sans précédent vous aident à optimiser votre retour sur investissement.

SPECIFICATION

Puissance de base (1re vitesse), nette103.0 kW

Modèle de moteurC6.6 ACERT Cat

Alésage105.0 mm

AVANTAGES ET CARACTERISTIQUES

POSTE DE CONDUITE

poste de conduite

Confort, productivité, technologie avancée

EN SAVOIR PLUS
COMMANDES DE DIRECTION ET D'EQUIPEMENT

commandes de direction et ...

Précision et simplicité de fonctionnement inégalées

EN SAVOIR PLUS
MOTEUR

moteur

Puissance et fiabilité

EN SAVOIR PLUS

moteur

Puissance de base (1re vitesse), nette103.0 kW

Modèle de moteurC6.6 ACERT Cat

Alésage105.0 mm

Course127.0 mm

Vitesse à la puissance nominale2 000 tr/min

Puissance de base (1re vitesse), nette (métrique)103.0 kW

Puissance de base (1re vitesse, AWD désactivée), nette103.0 kW

Couple maximal (AWD activée)963.0 Nm

Réserve de couple (VHP Plus)40%

Plage VHP Plus, nette103-144 KW (138-193 HP)

Plage VHP Plus, nette (métrique)103-144 KW (140-195 HP)

Cylindrée6.6 L

Nombre de cylindres6

Altitude de détarage3048.0 m

Température ambiante élevée : Vitesse du ventilateur, maximum1 650 tr/min

Température ambiante élevée : Vitesse du ventilateur, minimum600 tr/min

Capacité à température ambiante élevée50.0 °C

poids

Poids en ordre de marche, équipement standard17963.0 kg

bouclier

Largeur de la lame3.7 m

Bouclier - Hauteur610.0 mm

Bouclier - Épaisseur22.0 mm

Rayon d'arc413.0 mm

Garde entre lame et cercle134.0 mm

Lame de coupe - Largeur152.0 mm

Lame de coupe - Épaisseur16.0 mm

Embout – Largeur152.0 mm

Embout – Épaisseur16.0 mm

Effort de traction à la lame : PTAC de base (AWD)14022.0 kg

Effort de traction à la lame : PTAC maximal (AWD)18244.0 kg

Pression verticale : PTAC de base (AWD)7236.0 kg

Pression verticale : PTAC maximal (AWD)11622.0 kg

Bouclier - Largeur3.7 m

encombrement

Hauteur - Au sommet de la cabine Product Link3378.0 mm

Longueur du plateau de poussée au ripper9930.0 mm

Longueur du plateau de poussée au ripper rétracté9612.0 mm

Largeur à l'extérieur des pneus avant (AWD)2594.0 mm

Largeur entre les axes des pneus avant (AWD)2223.0 mm

Hauteur au sommet de la cabine3308.0 mm

Longueur de l'essieu avant au tandem intermédiaire5915.0 mm

Longueur du pneu avant à l'arrière de la machine8436.0 mm

Longueur de l'essieu avant au bouclier2450.0 mm

Longueur entre les essieux en tandem1511.0 mm

Largeur à l'extérieur des pneus arrière2491.0 mm

Hauteur : Centre de l'essieu avant596.0 mm

Hauteur à la cheminée d'échappement2885.0 mm

Hauteur au sommet des vérins2924.0 mm

Garde au sol au niveau de l'essieu arrière348.0 mm

caracteristiques de fonctionnement

Vitesse maximale en marche avant47.5 km/h

Vitesse maxi - Marche arrière37.5 km/h

Rayon de braquage, pneus avant extérieurs7.3 m

Angle de braquage - Gauche/droite47,5°

Angle d'articulation - Gauche/droite20º

Marche avant, 1re4.1 km/h

Marche avant, 2e5.6 km/h

Marche avant, 3e8.2 km/h

Marche avant, 4e11.2 km/h

Marche avant, 5e17.5 km/h

Marche avant, 6e23.7 km/h

Marche avant, 7e32.7 km/h

Marche avant, 8e47.5 km/h

Marche arrière, 1re3.3 km/h

Marche arrière, 2e6.1 km/h

Marche arrière, 3e8.9 km/h

Marche arrière, 4e13.8 km/h

Marche arrière, 5e25.8 km/h

Marche arrière, 6e37.5 km/h

contenances

Contenance en carburant378.0 L

Circuit de refroidissement33.0 L

Circuit hydraulique - Réservoir64.0 L

Huile moteur14.0 L

Transmission/Différentiel/Réducteurs62.5 L

Carter tandem (chacun)59.0 L

Logement du palier de fusée de roue avant0.5 L

Carter d'entraînement de cercle7.0 L

groupe motopropulseur

Vitesses avant / arrière8 rapports en marche avant/6 en marche arrière

TransmissionPrise directe, Powershift, arbre intermédiaire

Freins de manœuvreMultidisques à bain d'huile

Freins de manœuvre, surface23000.0 cm2

Freins de stationnementMultidisques à bain d'huile

Freins - auxiliairesSystème de commande double circuit

circuit hydraulique

Type de circuitDétection de charge électrohydraulique, centre fermé

Type de pompePiston variable

Sortie de pompe210.0 l/min

Pression maximale du circuit24100.0 kPa

Pression au repos3100.0 kPa

chassis

Barre d'attelage, largeur76.2 mm

Cercle, diamètre1530.0 mm

Cercle, épaisseur du support de lame35.0 mm

Barre d'attelage, hauteur152.0 mm

Cercle, hauteur134.0 mm

Structure du châssis avant, hauteur280.0 mm

Structure du châssis avant, épaisseur22.0 mm

Structure du châssis avant, largeur255.0 mm

Essieu avant, hauteur au centre596.0 mm

Essieu avant, inclinaison des roues, gauche/droite18º

Essieu avant, oscillation totale par côté32º

portee de la lame

Déport du cercle, à droite656.0 mm

Déport du cercle, à gauche656.0 mm

Déport du bouclier, à droite660.0 mm

Déport du bouclier, à gauche510.0 mm

Angle maximal de la lame90º

Plage d'extrémités de lame, marche avant40º

Plage d'extrémités de lame, marche arrière

Portée maximale à l'extérieur des pneus, à droite1905.0 mm

Portée maximale à l'extérieur des pneus, à gauche1742.0 mm

Hauteur de levage maximale au-dessus du sol427.0 mm

Profondeur de coupe maximale720.0 mm

poids awd

Poids total autorisé en charge, base, essieu avant4165.0 kg

Poids total autorisé en charge, base, essieu arrière11416.0 kg

Poids total autorisé en charge, base, total15581.0 kg

Poids total autorisé en charge, maximum, essieu avant6689.0 kg

Poids total autorisé en charge, maximum, essieu arrière13582.0 kg

Poids total autorisé en charge, maximum, total20271.0 kg

Poids total autorisé en charge, équipement standard, essieu avant5068.0 kg

Poids total autorisé en charge, équipement standard, essieu arrière12895.0 kg

Poids total autorisé en charge, équipement standard, total17963.0 kg

normes

FreinsISO 3450:1996

Cadre ROPS/FOPSISO 3471:1994/ISO 3449:1992

Niveaux sonoresISO 6394:2008/ISO 6395:2008

DirectionISO 5010:2007

puissance nette  awd desactivee

Rapport : Marche avant, 1re103.0 kW

Rapport : Marche avant, 2e106.0 kW

Rapport : Marche avant, 3e110.0 kW

Rapport : Marche avant, 4e114.0 kW

Rapport : Marche avant, 5e118.0 kW

Rapport : Marche avant, 6e121.0 kW

Rapport : Marche avant, 7e125.0 kW

Rapport : Marche avant, 8e136.0 kW

Rapport : Marche arrière, 1re103.0 kW

Rapport : Marche arrière, 2e106.0 kW

Rapport : Marche arrière, 3e, 6e110.0 kW

puissance nette  awd activee

Rapport : Marche avant, 1re110.0 kW

Rapport : Marche avant, 2e121.0 kW

Rapport : Marche avant, 3e125.0 kW

Rapport : Marche avant, 4e136.0 kW

Rapport : Marche avant, 5e144.0 kW

Rapport : Marche avant, 6e144.0 kW

Rapport : Marche avant, 7e144.0 kW

Rapport : Marche avant, 8e144.0 kW

Rapport : Marche arrière, 1re103.0 kW

Rapport : Marche arrière, 2e106.0 kW

Rapport : Marche arrière, 3e, 6e110.0 kW

scarificateur

Avant, type V, 5 ou 11 dents : espacement de porte-dents de scarificateur116.0 mm

Avant, type V, 5 ou 11 dents : porte-dents de scarificateur5/11

Avant, type V, 5 ou 11 dents : profondeur de scarification, maximale467.0 mm

Avant, type V, 5 ou 11 dents : largeur de travail1205.0 mm

Intermédiaire, droit : espacement de porte-dents de scarificateur111.0 mm

Intermédiaire, droit : porte-dents de scarificateur17

Intermédiaire, droit : profondeur de scarification, maximale317.0 mm

Intermédiaire, droit : largeur de travail1800.0 mm

Intermédiaire, type V : espacement de porte-dents de scarificateur116.0 mm

Intermédiaire, type V : porte-dents de scarificateur11

Intermédiaire, type V, profondeur de scarification, maximum292.0 mm

Intermédiaire, type V : largeur de travail1184.0 mm

puissance nette  vhp plus

Rapport : Marche avant, 1re103.0 kW

Rapport : Marche avant, 2e106.0 kW

Rapport : Marche avant, 3e110.0 kW

Rapport : Marche avant, 4e114.0 kW

Rapport : Marche avant, 5e118.0 kW

Rapport : Marche avant, 6e121.0 kW

Rapport : Marche avant, 7e125.0 kW

Rapport : Marche avant, 8e136.0 kW

Rapport : Marche arrière, 1re103.0 kW

Rapport : Marche arrière, 2e106.0 kW

Rapport : Marche arrière, 3e, 6e110.0 kW

ripper

Espacement de porte-dents du ripper533.0 mm

Profondeur de rippage, maximale428.0 mm

Porte-dents du ripper5

Force de pénétration8031.0 kg

Force d'extraction11931.0 kg

Augmentation de la longueur de la machine, bras levé995.0 mm

tandems

Hauteur502.0 mm

Largeur172.0 mm

Épaisseur du flanc de pneu, intérieure14.0 mm

Épaisseur du flanc de pneu, extérieure16.0 mm

Pas de la chaîne d'entraînement44.5 mm

Espacement entre les essieux de roues1510.0 mm

Oscillation tandem, avant haut15º

Oscillation tandem, avant bas25º

AVANTAGES ET CARACTERISTIQUES

POSTE DE CONDUITE

POSTE DE CONDUITE

Confort, productivité, technologie avancée

EN SAVOIR PLUS
COMMANDES DE DIRECTION ET D'EQUIPEMENT

COMMANDES DE DIRECTION ET ...

Précision et simplicité de fonctionnement inégalées

EN SAVOIR PLUS
MOTEUR

MOTEUR

Puissance et fiabilité

EN SAVOIR PLUS
GROUPE MOTOPROPULSEUR

GROUPE MOTOPROPULSEUR

Puissance au sol maximale

EN SAVOIR PLUS

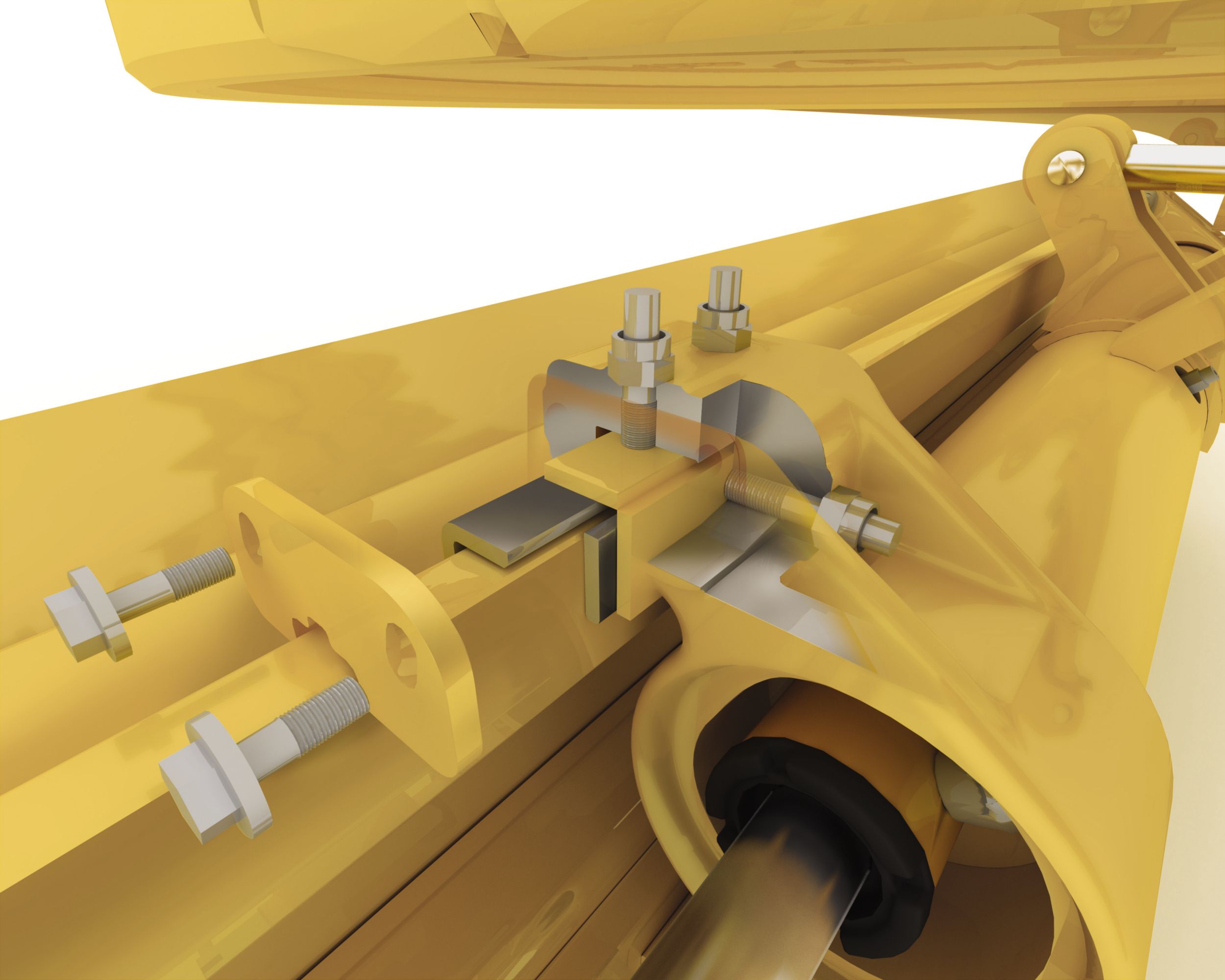

STRUCTURES ET BARRE D'ATTELAGE, CERCLE ET BOUCLIER

STRUCTURES ET BARRE ...

Facilité d'entretien et précision de commande de lame

EN SAVOIR PLUS

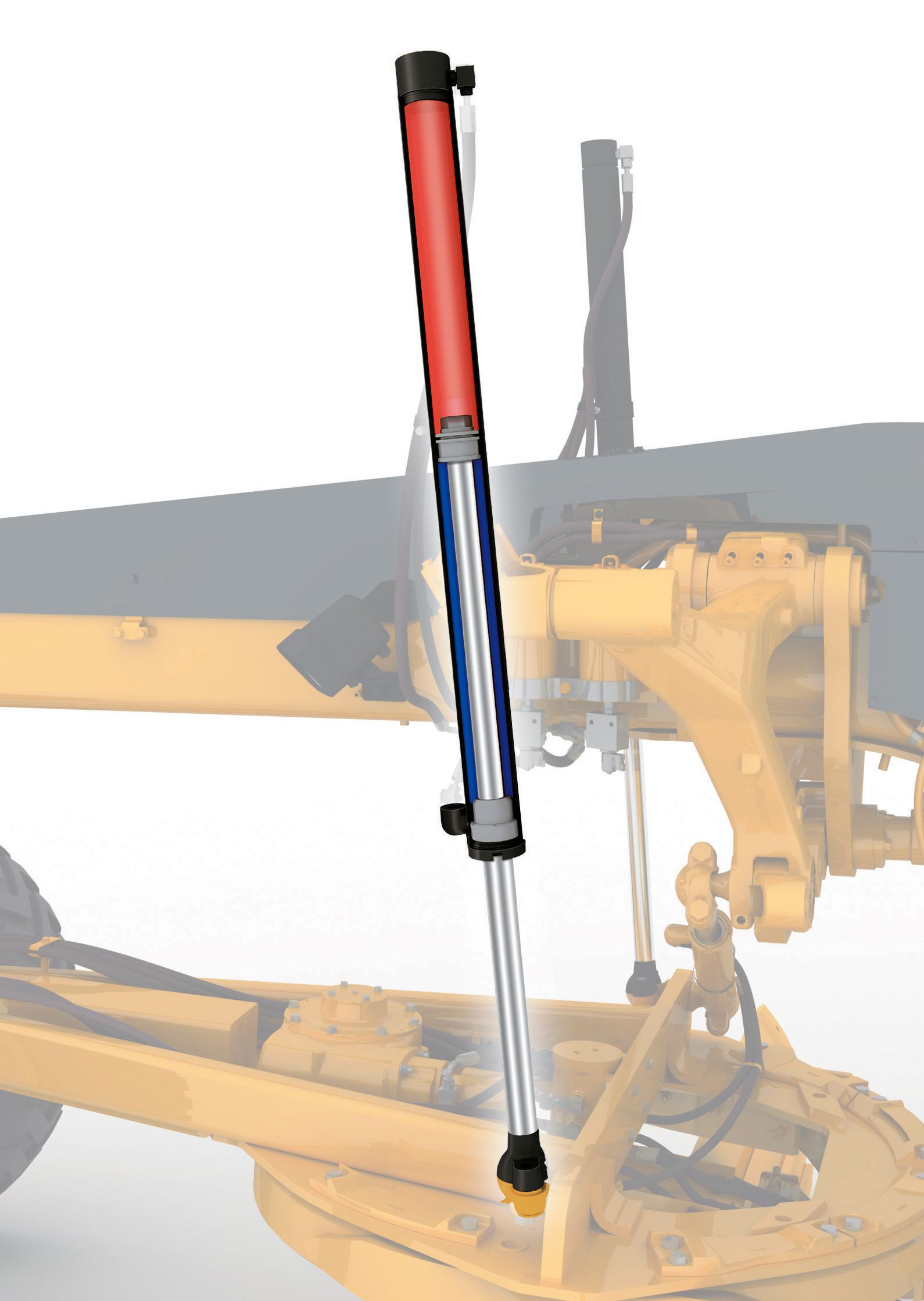

CIRCUIT HYDRAULIQUE

CIRCUIT HYDRAULIQUE

Commande avancée de la machine

EN SAVOIR PLUS
SECURITE

SECURITE

Une conception privilégiant la sécurité

EN SAVOIR PLUS
FACILITE D'ENTRETIEN ET ASSISTANCE CLIENT

FACILITE D'ENTRETIEN ET ...

Quand le temps d'utilisation compte

EN SAVOIR PLUS
SYSTEMES INTELLIGENTS INTEGRES

SYSTEMES INTELLIGENTS INTEGRES

Diagnostic avancé

EN SAVOIR PLUS
OUTILS ET EQUIPEMENTS DE TRAVAIL

OUTILS ET EQUIPEMENTS DE ...

Équipez la machine en fonction des travaux à réaliser

EN SAVOIR PLUS
DEVELOPPEMENT DURABLE

DEVELOPPEMENT DURABLE

Des générations d'avance

EN SAVOIR PLUS

120M AWD EQUIPEMENT STANDARD

  • groupe motopropulseur
    Filtre à air, à deux étages, du type sec, diesel, avec détarage automatique du moteur et système d'éjection automatique de la poussière, indicateur d'entretien via Cat Messenger
    Refroidisseur d'admission air-air (ATAAC)
    Courroie, entraînement multifonction, tendeur automatique
    Freins, disque à bain d'huile, quatre roues, hydrauliques
    Ventilateur hydraulique à vitesse variable
    Blocage / déblocage de différentiel automatique
    Vidange, huile moteur, écologique
    Protection électronique contre le surrégime
    Moteur diesel C6.6 Cat équipé de la technologie ACERT avec détarage automatique du moteur et commande de ralenti. Nota : moteurs conformes aux normes classiques sur les émissions Tier 3 de l'EPA ou européennes Niveau IIIA.
    Réservoir de carburant, 341 l (90 US gal), accès et vidange des sédiments au niveau du sol
    Silencieux sous le capot
    Frein de stationnement : multidisque, étanche, refroidi par huile
    Pompe d'amorçage de carburant
    Essieu arrière, modulaire
    Vidange des sédiments, réservoir de carburant
    Entraînement en tandem
    Transmission, 8 rapports avant/6 rapports arrière, Powershift, entraînement direct
    VHP Plus (puissance variable accrue)
  • equipements electriques
    Avertisseur de recul
    Alternateur 80 A étanche
    Batteries, sans entretien, à usage intensif, 1 125 CCA
    Tableau de disjoncteur, accessible depuis le sol
    Faisceau de cabine et distributeurs hydrauliques électriques
    Circuit électrique, 24 V
    Prééquipement de commande de nivellement : faisceau de cabine, logiciel, soupapes hydrauliques électriques, bossages et supports
    Éclairage, dispositif de déplacement sur route monté sur le toit, feux de recul, feux d'arrêt et feux arrière à LED
    Lien de produit
    Démarreur, électrique
  • poste de conduite
    Accélérateur
    Climatisation avec réchauffeur
    Accoudoir et repose-poignet à réglage électronique
    Articulation, retour au centre automatique
    Système d'information du conducteur Cat Messenger
    Indicateur de goupille de déport de cercle
    Crochet pour vêtements
    Porte-gobelet
    Affichage, vitesse numérique et rapport
    Portes de droite et de gauche avec essuie-glace
    Jauge, niveau de la machine
    Groupe d'indicateurs (analogique) : carburant, articulation, température du liquide de refroidissement moteur, régime moteur, température de l'huile hydraulique
    Compteur d'entretien numérique
    Manipulateur à commandes hydrauliques, levage de lame gauche/droite avec position libre, entraînement de cercle, déport de lame et pointe, déport de cercle, inclinaison des roues vers l'avant, articulation et direction
    Manipulateur, accoudoirs réglables
    Sélection de la vitesse sur le manipulateur
    Direction hydraulique par manipulateur
    Échelles, cabine, côtés gauche et droit
    Éclairage, veilleuse de cabine
    Rétroviseur intérieur à grand angle
    Prise d'alimentation de 12 V
    Prééquipement radio, ambiance
    Cabine ROPS, insonorisée
    Siège, revêtement en tissu, suspension confortable
    Ceinture de sécurité à enrouleur de 76 mm (3 in)
    Espace de rangement pour glacière / panier-repas
    Commande d'accélération électronique
    Vitres, verre feuilleté : - partie avant fixe avec essuie-glace intermittent - latéral et arrière (3)
  • liquides
    Antigel
    Liquide de refroidissement longue durée, -35 °C (-30 °F)
  • pneus jantes et roues
    Une tolérance partielle des pneus sur les jantes à élément unique 229 × 607 mm (9 × 24 in) est comprise dans le poids et le prix de base de la machine
  • autres equipements standard
    Accumulateurs, frein, double homologation
    Peinture antireflet
    Pare-chocs arrière intégré avec attelage
    Catalogue de pièces sur CD-ROM
    Embrayage de sécurité, entraînement de cercle
    Lames de coupe : - 152 × 16 mm (6 × 5/8 in) - incurvées, en acier DH-2 - boulons de montage 19 mm (3/4 in)
    Portes (3), compartiment moteur, verrouillage
    Barre d'attelage : 4 patins, bandes d'usure remplaçables
    Distributeurs hydrauliques électriques, canalisations hydrauliques pour 8 fonctions de base
    Coins de lame : - en acier DH-2, 16 mm (5/8 in) - boulons de montage 19 mm (3/4 in)
    Contrôle du liquide, niveau du sol
    Châssis articulé avec verrou de sécurité
    Arrêt moteur au niveau du sol
    Remplissage du carburant au niveau du sol
    Marteau (sortie de secours)
    Klaxon, électrique
    Canalisations hydrauliques pour fonctions de base
    Verrouillage, équipement hydraulique (pour les déplacements sur route et l'entretien)
    Bouclier : 3 658 × 610 × 22 mm (12 ft × 24 in × 7/8 in)
    Montage, accessoires pour toit de cabine
    Pompe hydraulique, haute capacité, 98 cm³ (6 in³)
    Radiateur, accès en vue du nettoyage
    Direction auxiliaire
    Facilité d'entretien, côté gauche
    Orifices S•O•SSM : moteur, circuit hydraulique, transmission, liquide de refroidissement, carburant
    Passerelle/protections en tandem
    Boîte à outils
    Attelage de remorque

120M AWD OPTIONS

    • equipements electriques
      Alternateur de 150 A
      Batteries : haute résistance, 1 400 CCA
      Convertisseur, communication (CB)
      Éclairage : phares, position supérieure
      Éclairage : phares, position inférieure
      Éclairage : projecteurs de travail, entrée de gamme
      Éclairage : projecteurs de travail, haut de gamme
      Éclairage : Avertissement : gyrophare ou stroboscope
      Éclairage : montage pour témoin d'avertissement
    • protections
      Protection d'articulation
      Protection de flexible d'essieu
      Garde-boue, avant
      Garde-boue arrière
      Protection sonore (bas)
      Protecteur de transmission
    • poste de conduite
      Radio-lecteur CD Deluxe avec technologies MP3 et Bluetooth
      Ventilateur, dégivreur, vitre arrière
      Rétroviseurs extérieurs : chauffés 24 V
      Rétroviseurs extérieurs : montés
      Préfiltre, chauffage/ventilation/climatisation
      Prééquipement radio, AM/FM
      Siège à suspension pneumatique, revêtement en tissu
      Pare-soleil
      Essuie-glace/lave-glace arrière
    • groupe motopropulseur
      Préfiltre, neige/débris
      Transmission Autoshift
    • autres equipements
      AccuGrade ARO
      Accumulateurs de levage de lame
      Caméra de recul
      Commande de nivellement en pente transversale Cat
      Product Link 321 Cat (satellite)
      Product Link 522 Cat (cellulaire)
      Compresseur/réservoir, air
      Réchauffeur de liquide de refroidissement moteur : 120 V
      Réchauffeur de liquide de refroidissement moteur : 240 V
      Des équipements hydrauliques avec une ou plusieurs soupapes hydrauliques supplémentaires sont disponibles sur les rippers, les bulldozers, les ailerons chasse-neige, les ensembles de levage avant et le scarificateur central.
      Système de sécurité
      Montage de l'aileron chasse-neige, adapté au châssis
      Insonorisation
      Aide au démarrage à l'éther
    • outils de travailoutils dattaque du sol
      Rallonge de lame, côté gauche, 610 mm (2 ft)
      Embouts à recouvrement
      Ensemble de levage avant, support
      Ensemble de levage avant
      Scarificateur central, ensemble
      Scarificateur central, support
      Bouclier : 4 267 × 610 × 22 mm (14 ft × 24 in × 7/8 in)
      Bouclier : 4 267 × 686 × 25 mm (14 ft × 27 in × 1 in)
      Plateau de poussée
      Ripper, support
      Ripper arrière
      Dent de ripper
      Scarificateur avant
    • equipements de la machine
      Équipement de déneigement
    • configurations de pneus en option
      Taille de la jante : 9 x 24 ; Ensemble de roues : à élément unique ; Pneus : 13.00-24
      Taille de la jante : 9 x 24 ; Ensemble de roues : à élément unique ; Pneus : 14.0R24
      Taille de la jante : 13 x 25 ; Ensemble de roues : à élément unique ; Pneus : 17.5R25
      Taille de la jante : 10 x 24 ; Ensemble de roues : à éléments multiples ; Pneus : 14.00-24
      Taille de la jante : 10 x 24 ; Ensemble de roues : à éléments multiples ; Pneus : 14.0R24
      Taille de la jante : 14 x 25 ; Ensemble de roues : à éléments multiples ; Pneus : 17.5R25
Retour

MOTEUR

Confort, productivité, technologie avancée

AVANTAGES ET CARACTERISTIQUES

Visibilité Une bonne visibilité est essentielle à votre sécurité et à votre efficacité. Les portes en biais de la cabine, le capotage moteur conique et la vitre arrière inclinée garantissent une excellente visibilité sur le bouclier et les pneus, ainsi que derrière la machine. Une caméra de vision arrière en option élargit encore votre champ de vision, tout autour de la machine.

Confort et contrôle Découvrez la cabine la plus spacieuse et la plus confortable du secteur. Les commandes par manipulateur qui remplacent les leviers permettent de réduire le mouvement des mains et des bras de 78 %, limitant ainsi la fatigue du conducteur pour une plus grande productivité. Les interrupteurs à bascule et de commande sont facilement accessibles. Le siège à suspension de la série Comfort Cat, monté de série, est entièrement réglable. Les boîtiers de commande peuvent être réglés électroniquement pour que le conducteur puisse s'installer de manière optimale. Plusieurs silentblocs réduisent considérablement les émissions sonores et les vibrations pour un environnement de travail plus relaxant. Le système chauffage/ventilation/climatisation de grande capacité déshumidifie et pressurise la cabine, fait circuler de l'air frais, empêche l'accès de la poussière et garde les vitres propres. Une radio de luxe avec CD, lecteur MP3 et technologie Bluetooth est disponible en option.

Bloc d'instruments intégré au tableau de bord Grâce aux jauges haute visibilité faciles à lire et aux voyants d'avertissement, vous avez accès aux informations système critiques. Cat Messenger fournit des informations en temps réel sur les performances de la machine et les données de diagnostic, afin de vous aider à tirer le meilleur parti de votre machine.

Poste de conduite

Précision et simplicité de fonctionnement inégalées

AVANTAGES ET CARACTERISTIQUES

Les conducteurs bénéficient d'un plus grand confort et sont plus productifs avec deux manipulateurs électrohydrauliques. Les conducteurs novices et expérimentés du monde entier déclarent que les commandes sont faciles à maîtriser et que les nouveaux boîtiers de commande à réglage électronique simplifient leur installation à bord de la cabine pour un confort optimal, une bonne visibilité et un fonctionnement adapté.

Fonctions des manipulateurs Le manipulateur de gauche contrôle la direction, l'articulation, le retour au centre, l'inclinaison des roues, la sélection des rapports, le vérin de levage gauche du bouclier et la position libre. Le manipulateur de droite contrôle les fonctions de barre d'attelage, de cercle et de bouclier, ainsi que la commande d'accélération électronique et le blocage/déblocage manuel de différentiel. L'angle incliné du manipulateur est identique à l'angle de braquage des pneus directeurs. Un système de tendeur de frein maintient le manipulateur en position jusqu'à ce que l'opérateur l'actionne. La commande de direction réduit automatiquement la sensibilité de direction à des vitesses au sol supérieures, pour un contrôle prévisible. Des commandes à roulette infiniment variables contrôlent le ripper arrière ou l'ensemble de levage avant (le cas échéant).

Commande d'accélération électronique La commande d'accélération électronique participe à une meilleure productivité en associant la puissance et le couple les mieux adaptés à l'application.

Retour au centre de l'articulation D'une simple pression sur un bouton, la machine se repositionne automatiquement sur une ligne droite depuis n'importe quel angle.

Commandes de direction et d'équipement

Puissance et fiabilité

AVANTAGES ET CARACTERISTIQUES

Le Moteur C6.6 ACERT™ Cat vous apporte les performances dont vous avez besoin pour conserver en permanence la vitesse de nivellement pour une productivité maximale. Le couple et la capacité de surcharge supérieurs lui permettent de surmonter les brusques augmentations de charge sur de courtes périodes. La technologie ACERT permet d'abaisser les températures dans la chambre de combustion et d'optimiser la combustion du carburant, afin d'améliorer le rendement par litre de carburant. Les moteurs ACERT génèrent également moins d'émissions polluantes, afin de répondre aux besoins des propriétaires du monde entier.

Ventilateur hydraulique à vitesse variable Le ventilateur hydraulique à vitesse variable ajuste automatiquement la vitesse des ventilateurs en fonction des besoins en refroidissement du moteur. Lorsque la demande de refroidissement est réduite, vous bénéficiez de plus de puissance au sol et d'un rendement énergétique optimisé.

Minuterie de coupure de ralenti du moteur Cette fonction standard peut être activée informatiquement par votre concessionnaire Cat pour couper le moteur après une période donnée, afin d'économiser du carburant et de limiter les émissions polluantes.

Moteur

Puissance au sol maximale

AVANTAGES ET CARACTERISTIQUES

Nous avons conçu les Niveleuses de la série M pour vous offrir efficacité et longévité dans vos applications les plus exigeantes.

  • Le blocage/déblocage de différentiel automatique standard débloque le différentiel dans les virages et le bloque à nouveau dans les lignes droites, ce qui facilite la conduite et protège le groupe motopropulseur.
  • Le système de commande électronique de la pression d'embrayage optimise la modulation d'approche pour des changements de rapport et de direction en douceur, sollicitant ainsi moins les pignons.
  • L'Autoshift programmable de série simplifie la conduite en permettant au conducteur de programmer le passage de la transmission au point mort ou à la marche arrière pour s'adapter à vos applications.
  • La transmission Powershift à arbre intermédiaire est adaptée au moteur Cat pour optimiser la puissance au sol.
  • Large plage de fonctionnement pour une productivité maximale.
  • La protection contre le surrégime moteur empêche de rétrograder tant qu'une vitesse de déplacement acceptable n'a pas été atteinte.

Essieux avant et arrière L'axe étanche maintient les roulements de l'essieu avant lubrifiés et les protège des contaminants. Dans la conception de « l'axe articulé » Cat, le plus grand roulement à rouleaux coniques est situé à l'extérieur, où la charge est plus importante, ce qui augmente la durée de vie du roulement. Un essieu arrière modulaire à boulonner simplifie l'entretien et le contrôle de la contamination en améliorant l'accès aux composants différentiels.

Freins hydrauliques Les freins de manœuvre multidisques à bain d'huile sont commandés hydrauliquement pour un freinage régulier et sûr, et de moindres frais d'exploitation. Les freins sont situés sur chaque roue en tandem pour une grande surface de freinage totale, afin de vous offrir une puissance de freinage fiable et une durée de vie prolongée.

Groupe motopropulseur

Facilité d'entretien et précision de commande de lame

AVANTAGES ET CARACTERISTIQUES

Caterpillar conçoit des châssis de niveleuse et des composants de barre d'attelage pour vous fournir performances et longévité. Le cercle en acier forgé monobloc résiste aux charges à fortes contraintes et un système d'usure consommable permet de réduire votre temps d'entretien et vos coûts. L'attelage articulé est équipé d'un roulement à rouleaux coniques de grande taille afin de soutenir les charges de manière uniforme et en douceur. Il est étanche pour empêcher toute contamination et une goupille de blocage prévient l'articulation à des fins de sécurité durant l'entretien ou le transport.

Un entretien simplifié pour un temps productif accru La barre d'attelage, le cercle et le bouclier de la série M sont conçus pour que vos équipements restent parfaitement en place. Les cales et les bandes d'usure à réglage en hauteur brevetées sont faciles à ajouter ou à remplacer, réduisant considérablement les temps d'immobilisation. Les inserts d'usure en composite de nylon longue durée optimisent le couple du cercle et la durée de vie du composant. Les bandes d'usure en laiton sacrificiel situées entre le groupe de montage des lames et le bouclier peuvent être facilement réglées et remplacées. Le système de fixation du bouclier sans cale utilise des vis de réglage verticales et horizontales pour maintenir les bandes d'usure du bouclier alignées, permettant ainsi de réduire le frottement des lames et de contrôler ces dernières avec précision.

Lame orientable et bouclier L'orientation, la courbure optimale de la lame et la garde importante entre lame et cercle vous permettent de travailler plus efficacement car les matériaux roulent plus librement le long de la lame. Les rails à traitement thermique, les lames de coupe et embouts en acier trempé et les boulons extra-robustes assurent une fiabilité et une longévité du bouclier accrues. La bielle de réglage permet un positionnement extrême du bouclier pour faciliter l'aménagement de talus et le creusement/nettoyage de fossés.

Structures et barre d'attelage, cercle et bouclier

Commande avancée de la machine

AVANTAGES ET CARACTERISTIQUES

Un circuit hydraulique réactif Le circuit à détection de charge éprouvé et le circuit électrohydraulique sophistiqué vous offrent un contrôle parfait des équipements et permettent à vos conducteurs de mieux travailler grâce à une meilleure réponse hydraulique. Le débit et la pression hydraulique adaptés en continu à la demande de puissance génèrent moins de chaleur et réduisent la consommation d'énergie.

  • Mouvement continu et prévisible : les soupapes à compensation de pression et priorité proportionnelle (PPP-C) se caractérisent par des débits différents pour la tête et les côtés tiges du vérin pour une réponse homogène et prévisible des équipements.
  • Débit équilibré : le débit hydraulique est proportionné pour vous garantir un fonctionnement simultané de tous les équipements sans ralentir le moteur ou la vitesse de certains équipements.

Position libre de la lame Permet à la lame de se déplacer librement sous son propre poids. La position libre des deux vérins permet à la lame de suivre les contours de la piste. La position libre d'un seul vérin permet à la pointe de la lame de suivre une surface dure tandis que le conducteur contrôle la pente avec l'autre vérin de levage.

Alimentation en huile indépendante Les grandes quantités d'huile hydraulique séparées empêchent une contamination croisée et fournissent un refroidissement adéquat de l'huile, réduisant ainsi l'accumulation de chaleur et prolongeant la durée de vie du composant. Les flexibles Cat XT™ autorisent des pressions élevées pour une puissance maximale et une réduction des immobilisations.

Circuit hydraulique

Des solutions pour travailler plus facilement et plus efficacement

AVANTAGES ET CARACTERISTIQUES

Commande de nivellement Cat Le système de commande de nivellement et de pente transversale Cat est un système en option totalement intégré et installé en usine, qui permet au conducteur de conserver plus facilement la pente transversale souhaitée en contrôlant automatiquement un côté de la lame. Le système est prêt à fonctionner dès le premier jour et il est évolutif grâce aux kits de mise à niveau AccuGrade™ qui fournissent des fonctions supplémentaires de commande 2D et/ou 3D.

Option de prééquipement AccuGrade Une option de prééquipement AccuGrade peut être commandée et installée en usine ou, ultérieurement, par le concessionnaire. Elle inclut les points de montage et le câblage interne nécessaires à la pose du système de commande de nivellement AccuGrade.

AccuGrade Cat Le système AccuGrade utilise les technologies de positionnement et de guidage, des capteurs et la commande automatique de la lame pour améliorer la productivité et la précision des opérations de nivellement. Grâce aux plans numériques, aux données de déblai/remblai affichées en temps réel et aux dispositifs de guidage en cabine, les conducteurs peuvent ainsi travailler en toute confiance, avec une plus grande précision, tout en réduisant le nombre de passes et le matériel. Les conducteurs peuvent effectuer des travaux de nivellement tout en améliorant la productivité et la précision de presque 50 % par rapport aux méthodes traditionnelles. L'utilisation de piquets et de contrôleurs de niveau est réduite, ce qui accroît la sécurité et la rentabilité du chantier. Les technologies AccuGrade incluent les systèmes de pente transversale, ultrasons, laser, GPS et UTS (Universal Total Station).

Product Link™ Cat Product Link rationalise la gestion des équipements grâce à des fonctionnalités de surveillance à distance de votre machine ou de votre parc tout entier. L'interface utilisateur VisionLink™ sécurisée indique l'emplacement des ressources, le nombre d'heures d'inactivité, la consommation de carburant, les codes de diagnostic, la durée des arrêts et bien plus encore ! Le fait de connaître l'emplacement, la fonction et les performances de votre équipement vous permet, à vous ou à votre concessionnaire Cat, de gérer votre flotte en temps réel de manière à optimiser l'efficacité, améliorer la productivité et réduire les coûts d'exploitation. * *Licence Product Link non disponible dans toutes les régions. Veuillez contacter votre concessionnaire Cat.

Technologies intégrées

Une conception privilégiant la sécurité

AVANTAGES ET CARACTERISTIQUES

Centrale de surveillance de présence du conducteur Elle maintient le frein de stationnement engagé et les équipements hydrauliques désactivés tant que le conducteur n'est pas assis et que la machine n'est pas prête à fonctionner en toute sécurité.

Direction sensible à la vitesse Elle rend la direction moins sensible à mesure que la vitesse au sol augmente pour une confiance et une maîtrise accrues du conducteur.

Circuit de direction auxiliaire Une pompe hydraulique électrique s'active automatiquement en cas de chute de la pression de direction pour permettre au conducteur d'arrêter la machine.

Verrouillage hydraulique Le verrouillage hydraulique désactive toutes les fonctions de l'équipement à l'exception de la commande de direction de la machine. Cela est particulièrement utile lors des déplacements sur route.

Circuits de freinage Les freins sont situés à chaque roue en tandem afin d'éliminer les efforts de freinage sur le groupe motopropulseur. Les systèmes de freinage redondants utilisent des accumulateurs afin d'activer l'arrêt en cas de défaillance de la machine.

Passerelles et barres d'appui Sur les tandems, des grilles en acier perforé et les mains courantes judicieusement positionnées offrent une solide plate-forme pour se déplacer sur ou autour de la machine ou descendre de celle-ci.

Embrayage de sécurité du pignon de cercle Cette fonctionnalité protège la barre d'attelage, le cercle et le bouclier contre les charges d'impact lorsque la lame rencontre un objet immobile. Elle réduit également le risque de changements de direction soudains dans les conditions de faible adhérence.

Accumulateurs de levage de lame Ils aident à réduire les charges d'impact sur le bouclier en permettant un déplacement vertical de la lame. Cette fonctionnalité en option contribue à limiter l'usure et à réduire les charges provoquées par les impacts, pour une plus grande sécurité du conducteur.

La série M et la sécurité

  • Caméra de recul avec moniteur en cabine
  • Points d'entretien regroupés au niveau du sol
  • Vitre avant en verre feuilleté
  • Éclairage à diodes en option
  • Coupe-batterie au niveau du sol
  • Contacteur d'arrêt moteur au niveau du sol
  • Peinture antireflet pour les travaux de nuit
  • Garde-boue avant et arrière
Sécurité

Quand le temps d'utilisation compte

AVANTAGES ET CARACTERISTIQUES

Les niveleuses Cat sont conçues pour vous aider à augmenter le temps productif et à réduire les coûts. Les points d'entretien regroupés et les intervalles d'entretien plus longs permettent réduire le temps d'entretien. Un circuit de graissage automatique de série maintient le niveau correct de graissage sur les surfaces de marche, ce qui augmente la durée de vie des composants et purge les contaminants des axes et des bagues pour éviter tout dommage. Le système de remplissage rapide standard permet à nos clients de faire le plein en moins de quatre minutes afin de retourner rapidement au travail.

Assistance concessionnaire inégalée En ce qui concerne l'assistance client, les concessionnaires Cat sont exceptionnels. Du choix et de l'achat de la machine à l'aide, l'entretien et à la rénovation, les concessionnaires Cat ont l'expérience et les capacités nécessaires pour que votre parc reste opérationnel.

Facilité d'entretien et assistance client

Diagnostic avancé

AVANTAGES ET CARACTERISTIQUES

  • Cat Messenger, combiné à une intégration complète du système, améliore la fonctionnalité de diagnostic pour une analyse rapide des données critiques.
  • L'appareil électronique ET (ET Cat) permet aux techniciens d'entretien d'accéder aux données de diagnostic enregistrées et de configurer les paramètres de la machine via la liaison de données Cat.
  • La fonction Low Battery Elevated Idle augmente le régime de ralenti lorsqu'une tension système basse est détectée, garantissant ainsi une tension adéquate et améliorant la fiabilité de la batterie.
  • Le détarage automatique protège le moteur en réduisant automatiquement le couple moteur et en avertissant le conducteur en cas de détection de conditions critiques.
Systèmes intelligents intégrés

Équipez la machine en fonction des travaux à réaliser

AVANTAGES ET CARACTERISTIQUES

Options de bouclier La Niveleuse 120M est équipée d'un bouclier de 3,7 m (12 ft). Une lame de 4,3 m (14 ft) est proposée en option pour tous les modèles, ainsi qu'un bouclier de 4,9 m (16 ft) pour la Niveleuse 160M. Des extensions latérales peuvent être ajoutées côté gauche pour une plus grande polyvalence.

Outils d'attaque du sol (GET) De nombreux outils sont disponibles auprès de Cat Work Tools, notamment des lames de coupe, des arêtes de coupe et des embouts, tous conçus pour offrir une durée de vie et une productivité maximales.

Groupes fixés à l'avant Un plateau de poussée fixé à l'avant ou un ensemble de levage avant est disponible. Pour une plus grande polyvalence, l'ensemble de levage avant peut être combiné à une lame de refoulement avant ou un scarificateur avant.

Ripper/scarificateur arrière Conçu pour pénétrer rapidement à travers les matériaux durs et pratiquer des découpes profondes pour un mouvement plus aisé avec le bouclier. Le ripper est pourvu de trois dents (avec des supports pour cinq). Neuf dents de scarificateur peuvent également être ajoutées pour augmenter la polyvalence.

Outils et équipements de travail

Des générations d'avance

AVANTAGES ET CARACTERISTIQUES

Rendement énergétique • Les systèmes et technologies intégrés à la machine améliorent la productivité pour une plus grande précision, améliorant ainsi le rendement de la machine par litre de carburant.

Émissions de gaz à effet de serre • La baisse de la consommation de carburant se traduit également par une réduction des émissions de CO2.

Rendement des matériaux et coûts du cycle de vie

  • Les pièces d'usure remplaçables permettent d'économiser du temps et des coûts d'entretien, ainsi que de prolonger la durée de vie des principaux composants.
  • Les principaux composants sont conçus pour être rénovés, afin de réduire le gaspillage et de permettre aux clients d'économiser de l'argent en donnant une seconde, voire une troisième vie, à leur machine.
  • Les matériaux de la machine sont recyclables à près de 95 % (ISO 16714) afin de préserver les ressources naturelles et de lui donner plus de valeur en fin de vie.

Niveaux sonores • Grâce aux émissions sonores réduites du moteur et à des cabines plus silencieuses, les niveaux de puissance acoustique sont plus faibles, à l'intérieur comme à l'extérieur de la cabine.

Sécurité

  • Les robinets de vidange écologiques facilitent la vidange des liquides et évitent les déversements.
  • Les filtres de liquide hydraulique de type cartouche permettent une vidange propre et sûre des filtres avant leur remplacement, contribuant ainsi à éviter les déversements.
  • Un vaste éventail d'équipements de sécurité contribue à protéger les conducteurs et les autres personnes présentes sur le chantier.
Développement durable
